NKD43X型双密封真空蝶阀_双向密封蝶阀

NKD43X型双向密封蝶阀产品概述

NKD343X型双密封真空蝶阀，是我公司结合国内外最新真空技术标准开发研制成功的新一代高科技产品。

该阀结构设计为：双蝶板，双密封座，采用三维偏心锁紧结构，阀体密封面堆焊钴基硬质合金，密封圈采用耐温，耐腐蚀优质橡胶及氟橡胶用压板牢固的封压在蝶板上可拆换便于维修；阀杆密封部位采用柔性石墨填料中间置真空隔离环加注真空油组合结构，以高新的结构形式突破性的解决了阀门截断后的零泄露，特别是保证了负压运行管路内与大气压隔绝的真空度。从而确保了化工产品在萃取和提纯过程中不被氧化的可靠性。传统的单蝶板密封蝶阀严重的存在管内负压与外界大气压不能真正起到隔绝作用，保证不了真空度，经常发现管路内的化工原料被大气氧化而失纯，以至废掉。

NKD43X型双向密封蝶阀产品特点

1．独特的三维偏心设计，启闭无磨擦；

2．采用软材料密封圈，零泄露；
3．阀杆密封采用柔性石墨填料中间置真空隔离环加注真空油组合结构，特适合真空气体；
4．双密封设计，真正的双向密封蝶阀；
5．阀体密封面堆焊钴基硬质合金，蝶板装橡胶密封圈，经久耐用；

6．维修清洗简单、方便。

NKD43X型双向密封蝶阀执行标准

1．设计、制造按照GB/T12238-1989标准执行；

2．阀门试验按照GB/T13927-92标准执行；
3．真空度检验与试验按照JB/T6446-1992标准执行；
4．阀门结构长度按照GB/T12221-2005标准执行；
5．两端法兰尺寸符合GB/T9113.1-2000标准执行；

NKD43X型双向密封蝶阀主要零件材料

零件名称	材料名称
阀体、蝶板	WCB、碳素结构钢、铬镍钛钢
阀座密封圈	不锈钢、6号
阀轴	13Cr、铬镍钛钢
蝶板密封圈	NR、NBR、EPDM、FPM等橡胶
填料	柔性石墨、夹织物橡胶
真空隔离环	铜合金

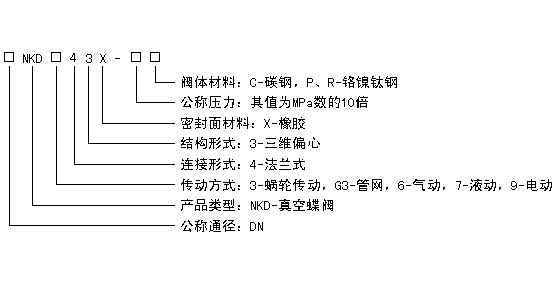

NKD43X型双向密封蝶阀型号编制说明

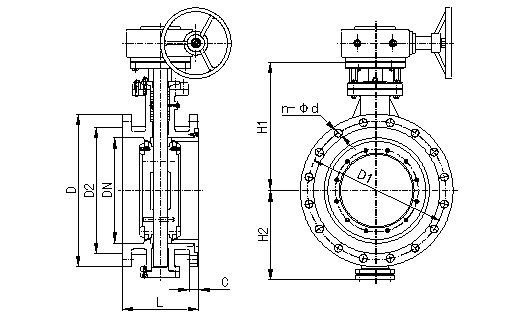

NKD43X型双向密封蝶阀外形尺寸示意图

公称通径DN	L		主要连接尺寸（mm）
公称通径DN	长系列	短系列	H1	H2	D	D1	D2	C	n-φd
150	210	140	260	145	285	240	211	24	8-φ22
200	230	152	310	170	340	295	266	24	8-φ22
250	250	165	368	205	395	350	319	26	12-φ22
300	270	178	390	300	445	400	370	26	12-φ22
350	290	190	454	320	505	460	429	26	16-φ22
400	310	216	470	370	565	515	480	26	16-φ26
450	330	222	510	395	615	565	530	28	20-φ26
500	350	229	535	435	670	620	582	28	20-φ26
600	390	267	585	490	780	725	682	34	20-φ30
700	430	292	685	550	895	840	794	34	24-φ30
800	470	318	740	596	1015	950	901	36	24-φ33

注：1、表中法兰连接尺寸按GB/T9113.1-2000（PN1.0MPa）标准；
2、可根据客户要求，提供相应法兰标准。
订货须知
1、      订货时请注明产品的型号规格、公称压力、使用介质、温度，法兰采用标准；
2、      若用户需要带地脚，订货须注明，否则均为不带地脚生产；
3、      若用户无特殊要求，本公司所供立式、卧式蝶阀均为可活动式钢制地脚；
4、      本样本如有变动，恕不另行通知。
声明
    用户有特殊要求时应在定货时声明，我厂可按用户的要求重新进行设计、生产。
