上装闸式金属硬密封蝶阀

上装闸式金属硬密封蝶阀

产品概述
上装闸式金属硬密封蝶阀是我公司在多层次三偏心金属硬密封蝶阀的基础上,应用户需要开发的又一款新产品。除了具备多层次三偏心金属硬密封蝶阀的全部优良性能外,还能双向承压,该阀门一个最大的优点是可以实现在现场维修。随阀体材质的选用,使用温度可从-29℃~550℃,由于其良好的流量既可以关闭截断介质,也可以任意调节介质的流量。
产品特点
上装闸式金属硬密封蝶阀主要由阀体、阀盖、蝶板、阀轴、阀体密封圈、蝶板密封圈、轴套、底盖、驱动装置等组成,具有如下特点:
上装闸式结构解决了传统偏心蝶阀不能在现场维修的问题。按照 原过去多层次三偏心蝶阀,当密封圈受损伤时,需要运回生产厂 家维修或记一台蝶阀报废。上装闸式蝶阀无须从管线上拆下,只 需花极少的时间打开阀盖便能连同阀杆和蝶板一起从阀体内腔中 取出进行修复或更换密封圈,接着盖上阀盖密封上口,即可实现 阀门在维修期间可以不影响管道系统的正常运行,使维修阀门造 成的效益损失降低到最小程度;
具备多层次三偏心金属硬密封蝶阀的全部优良性能;
可靠的密封功能,可达气密封无泄露;
蝶板流线型设计,具有强度高,过流面积大,流阻小,节省能源;
执行标准
1.  阀门设计、制造按照:GB/T12238-1989《通用阀门 法兰和对夹连接蝶阀》、
JB/T8527-1997《金属密封蝶阀》;2.  阀门压力试验按照:GB/T13927-1992《通用阀门 压力试验》、
JB/T9092-1999《阀门的检验与试验》;
3.  阀门结构长度按照:GB/T12221-2005《金属阀门 结构长度》;
4.  法兰连接尺寸按照:GB/T9113.1-2000《平面、凸面整体钢制管法兰》。
主要性能规范
公称压力(MPa) 0.6 1.0 1.6 2.5
强度试验压力(MPa) 0.9 1.5 2.4 3.8
密封试验压力(MPa) 0.66 1.1 1.76 2.75
气密封试验压力(MPa) 0.6
适用温度 碳钢: -29℃~80℃ ;铬镍钛钢(R、P):≤ 200℃ ; 铬钼钢(Ⅰ):≤ 550℃ 。
适用介质 碳钢:水、空气、天然气、油品等非腐蚀性或弱腐蚀性介质; 铬镍钛钢(R、P):硝酸类或醋酸类等腐蚀性介质; 铬钼钢(Ⅰ):高温石油等介质。
驱动方式 蜗轮传动、电动、气动、液动、管网
主要零件材料
零件名称 材料名称
阀体、阀盖、蝶板 WCB、铬镍钛钢、铬钼钢
阀座密封圈 不锈钢、6号
阀   轴 13Cr、铬镍钛钢、铬钼钢
蝶板密封圈 铬镍钛钢、铬钼钢
填   料 柔性石墨
轴   套 复合套
填料压盖 WCB、、铬镍钛钢、铬钼钢
支  架 WCB、碳素结构钢

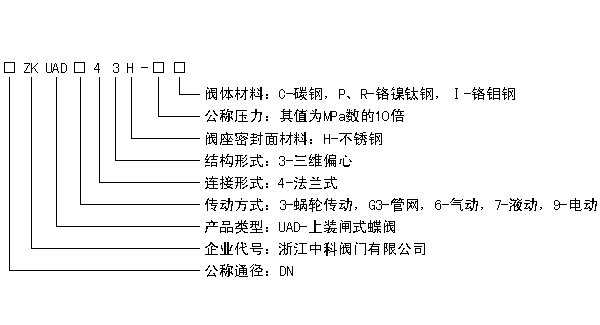

型号编制说明

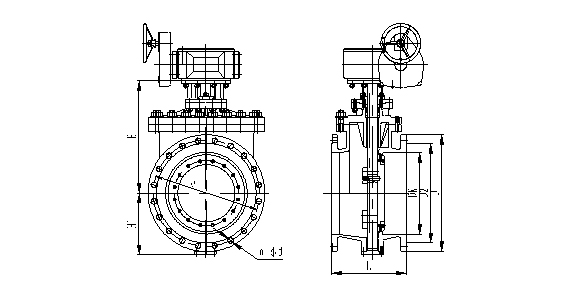

外形尺寸示意图

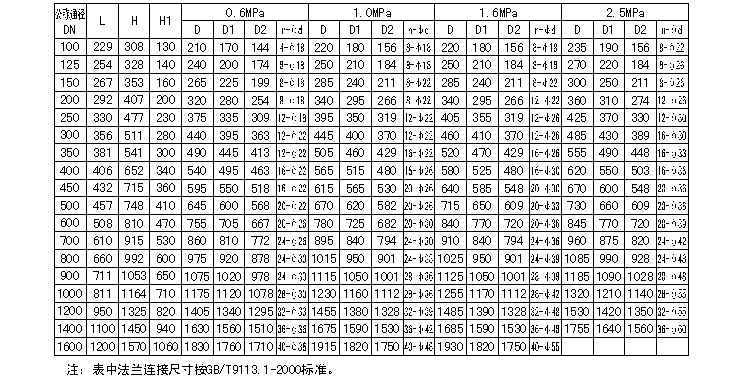

主要外形及连接尺寸



订货须知
1、  订货时请注明产品的型号规格、公称压力、使用介质、温度,法兰采用标准;
2、  若用户需要带地脚,订货须注明,否则均为不带地脚生产; 3、  若用户无特殊要求,本公司所供立式、卧式蝶阀均为可活动式钢制地脚; 4、  本样本如有变动,恕不另行通知。
声明
     用户有特殊要求时应在定货时声明,我厂可按用户的要求重新进行设计、生产。
