D941W双向电动通风蝶阀

产品概述

D941W电动通风蝶阀由角型程电子式电动执行器和蝶形阀调节机构组成。采用AOX型、CHQ型全电子式电动执行器为通风蝶形阀的驱动装置。机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、控制精确，以AC220V或AC380V电源电压作动力，接受控制系统输入的(4-20mA或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺流体介质的比例调节控制或开关控制。

用途及特点

D941W电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力＜0.6Mpa，其泄漏量控制在最大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。D941W电动通风蝶阀一般适用于工业、冶金、环保等通风管道作通风调节介质流量之用。
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操作力矩小、操作方便，省力灵活。
3、采用适应的材料以满足低、中、高温不同介质温度及腐蚀性介质。

4、表面油漆颜色可根据用户要求喷成银灰色或蓝色。

执行机构主要参数

公称通径DN(mm) DN50~DN200
公称压力PN(MPa) 0.1、0.25、0.6
阀芯转角 0~70°
作用形式电开式或电闭式
流量特性近似等百分比
允许压差Mpa 0.6
性能指标基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
电源电压 AC220V、AC380V、DC24V
调节型信号范围 0~10mA、4~20mA、1.5VDC
开关型电信号 AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号

主要技术参数

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力 PN(MPa)	强度试验	0.075	0.375	0.9
试验压力 PN(MPa)	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	电动

主要零部件材料

零件名称	材料
阀体	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

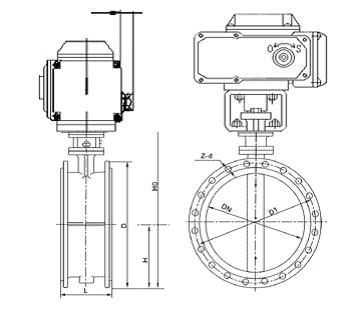

主要外形及连接尺寸

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）						参考值（kg）
公称通径		结构长度（标准值）	外形尺寸（参考值）				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	800
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900

注：以上的产品介绍，参数，图片，数据仅用于参考，如果需更准确的资料请咨询公司的服务热线：86-577-67375377
