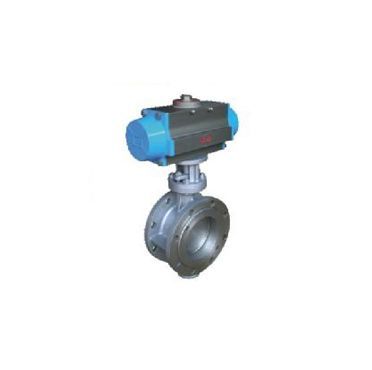

D673H双向气动对夹硬密封蝶阀

D673H双向气动对夹硬密封蝶阀

产品概述

D673H气动对夹硬密封蝶阀符合国家标准JB/T8527—97(金属硬密封蝶阀)、FB/T13927—92(通用阀门压力试验)标准及阀门其它相关标准的规定,结合国内外先进技术,采用三维偏心原理设计,密封圈采用硬软密封兼具的多层次结构,适用于介质温度≤650度的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体,密封性能可靠,是通用蝶阀向中压高压领域的延伸和发展。

用途及特点

D673H气动对夹硬密封蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体佳装置。

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格
蝶板采用绗架结构,强度高,过流面积大,流阻小
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

主要技术参数

公称通径DN(mm)

50~2000

公称压力PN(Mpa)

0.6

1.0

1.6

2.5

密封试验(Mpa)

0.66

1.1

1.76

2.75

强度试验(Mpa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零部件材料

 零件名称

零件材料

阀体

碳钢、不锈钢、铬钢、合金钢

蝶板

碳钢、不锈钢、铬钢、合金钢

密封圈

316不锈钢+柔性石墨、聚四氟乙烯

阀杆

45#、2Cr13、不锈钢、铬钼钢

填料

柔性石墨、聚四氟乙烯

备注 :铸钢:WCB,合金钢:WC6、WC9,铬钼钢,不锈钢:CF8、CF8M、CF3、CF3M

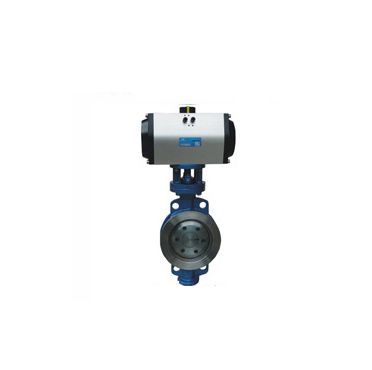

D673H双向气动对夹硬密封蝶阀详情图

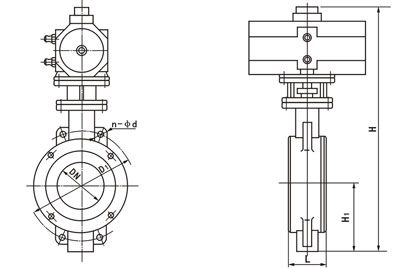

主要外形及连接尺寸

公称通径(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

L

H

H1

D1

4-Ф-M

D1

4-Ф-M

50

43

625

112

125

Ф18

125

Ф18

65

46

625

115

145

Ф18

145

Ф18

80

49

645

120

160

Ф18

160

Ф18

100

56

675

138

180

Ф18

180

Ф18

125

64

715

164

210

Ф18

210

Ф18

150

70

800

175

240

Ф23

240

Ф23

200

71

850

208

295

M20

295

M20

250

76

925

243

350

M20

355

M24

300

83

1035

283

400

M20

410

M24

350

92

1070

310

460

M20

470

M24

400

102

1190

340

515

M24

525

M27

450

114

1250

380

565

M24

585

M27

500

127

1290

410

620

M24

650

M30

600

154

1455

470

725

M27

770

M33

700

165

1585

550

840

M27

840

M33

800

190

1700

640

950

M30

950

M36

900

203

1965

710

1050

M30

1050

M36

1000

216

2015

770

1160

M33

1170

M39

1200

254

2250

890

1380

M36

1390

M45

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
