D643H双向气动法兰式金属密封蝶阀

D643H双向气动法兰式金属密封蝶阀

产品概述

弹性金属密封蝶阀采用“U”型不锈钢密封圈,该阀精密的弹性密封圈与经过镀铬抛光的蝶板密封面接触,二者有机的结合,具有耐高温、高压、低温等特点,因此被广泛应用于介质温度≤550℃的供热、供汽、供水及煤气、油品、酸碱等不同介质的管路上作调节流量、截断或接通流体。

结构特点

双偏心密封结构阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B。当蝶板从0°~90°开启时,蝶板的密封面会比单偏心更快地脱离阀座密封面,当蝶板从0°转动至8°~12°时蝶板密封面即可完全脱离阀座密封面,从而使蝶阀在启闭过程中,蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短,从而使机械磨损、挤压变形更为降低,蝶阀的密封性能及使用寿命更为提高。

1、采用“U”型不锈钢密封圈,阀座具有一定的弹性,无论在高温、低温的情况下,它与蝶板均具有优良的密封性

2、是金属对金属线密封蝶阀,蝶板密封面采用堆焊不锈钢或堆焊硬质合金,密封面耐磨损,使用寿命长

3、蝶板流线设计、通杆、耐磨轴套等参数使本蝶阀具有优良的密封性,耐温、耐压、耐磨、耐腐蚀

4、该阀可设计成法兰连接和对夹连接

5、驱动方式可选择手动、电动或气动

密封副结构

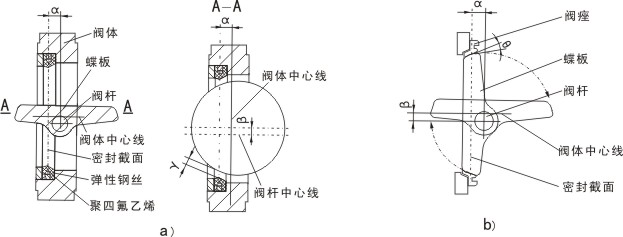

蝶板的回转中心(即阀杆的中心)与蝶板密封截面偏置一个尺寸α,并与阀体通道轴线偏置一个尺寸β

当双偏心蝶阀处全开状态时,其蝶板密封面会完全脱阀座密封面,形成一个间隙γ,使蝶板的回转半径分为长半径和短半径,在长半径转动的大半圆上,蝶板密封面转动轨迹的切线会与阀座密封面形成一个θ角,在阀门启闭时,蝶板密封面相对阀座有一个渐出脱离和渐入挤压的作用,从而降低了启闭时蝶板和阀座之间的机械麻损和擦伤

采用不锈钢金属U型圈或O型圈阀座,即满足了高温工况的需求,又增强了阀座的弹性

主要零件材料

阀体材料

碳钢 (WCB、WCC、LCB)

铬钼钢 (WC5、WC6、WC9) 合金钢

不锈钢 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)

内件材料

不锈钢 ( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L )

碳钢    铬钼钢    特殊钢

连接形式

法兰、对夹、对焊、凸耳对夹

驱动方式

手动、蜗轮传动、电动、 气动、

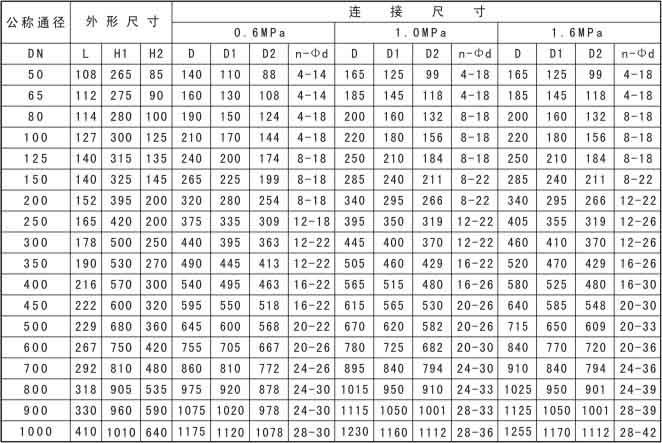

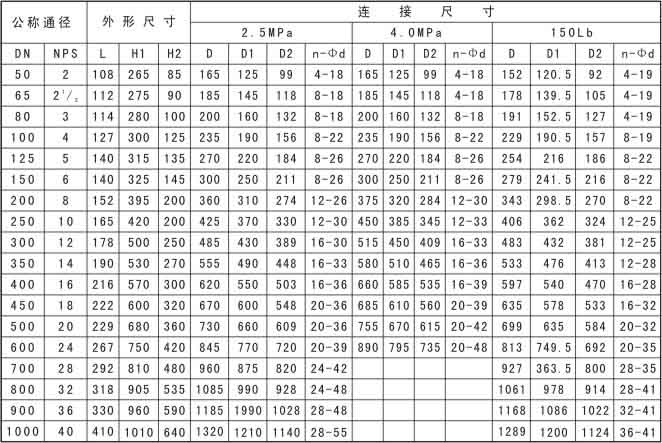

主要外形连接尺寸

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
