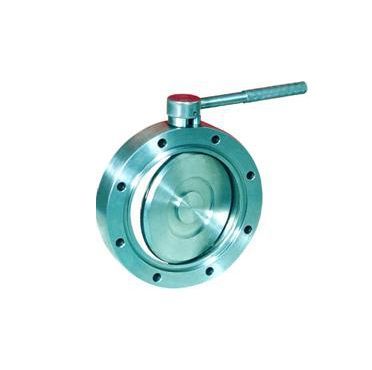

产品概述
系列高真空蝶阀用来接通或切断真空管道中的气流，适用的工作介质为空气，非腐蚀性气体。
执行标准
1． 设计、制造按照就JB/T4079-1991标准执行；
2． 检验与试验按照JB/T6446-1992标准执行；
3． 端法兰尺寸符合JB919、GB/T6070标准执行；
主要零件材料
|
零件名称
|
材料名称
|
|
阀体、蝶板
|
碳素钢(镀镍)、不锈钢
|
|
构件
|
13Cr、不锈钢
|
|
蝶板密封圈
|
丁腈橡胶、氟橡胶
|
|
填 料
|
丁腈橡胶
|
主要性能规范
|
型 号
|
GI
-32
|
GI
-40
|
GI
-50
|
GI
-65
|
GI
-80
|
GI
-100
|
GI
-125
|
GI
-150
|
GI
-200
|
GI
-250
|
GI
-300
|
|
公称通径（DN）
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
适用范围（Pa）
|
1.02×105 -6.7×10-4
|
|
介质温度（℃）
|
丁腈橡胶 -25℃ ~～ 80℃ ；氟橡胶 -30℃～ 50℃
|
|
漏气率（Pa.L/S）
|
≤6.7×10-4
|
|
法兰标准
|
JB919 、GB6070
|
|
安装位置
|
任意
|
|
流导（分子流）（L/S）
|
22
|
50
|
102
|
156
|
300
|
530
|
910
|
1328
|
2550
|
4180
|
7130
|
主要连接尺寸
|
型号
|
公称通径DN
|
主要连接尺寸 /（mm）
|
重量 （kg）
|
|
D
|
D1
|
D2
|
Z-φd
|
b
|
h
|
f
|
f1
|
c
|
L
|
L0
|
H
|
|
GI-32
|
32
|
78
|
64
|
36
|
4-φ7
|
5.3
|
3
|
5.8
|
5.8
|
11
|
22
|
82
|
76
|
0.74
|
|
GI-40
|
40
|
85
|
70
|
44
|
4-φ7
|
5.3
|
3
|
9.6
|
9.6
|
11
|
22
|
82
|
80
|
0.86
|
|
GI-50
|
50
|
110
|
90
|
55
|
4-φ9
|
5.3
|
3
|
14.5
|
14.5
|
11
|
22
|
95
|
98
|
1.35
|
|
GI-65
|
65
|
130
|
110
|
70
|
4-φ9
|
5.3
|
3
|
20
|
20
|
13
|
26
|
132
|
145
|
2.14
|
|
GI-80
|
80
|
145
|
125
|
85
|
4-φ9
|
5.3
|
3
|
25.5
|
25.5
|
15
|
30
|
132
|
153
|
3.19
|
|
GI-100
|
100
|
170
|
145
|
105
|
4-φ12
|
5.3
|
3
|
35.4
|
35.4
|
15
|
30
|
132
|
165
|
3.9
|
|
GI-125
|
125
|
195
|
170
|
130
|
4-φ12
|
5.3
|
3
|
47.8
|
47.8
|
15
|
30
|
132
|
178
|
4.45
|
|
GI-150
|
150
|
220
|
195
|
156
|
8-φ12
|
8
|
4.5
|
57.8
|
57.8
|
17.5
|
35
|
167
|
200
|
6.67
|
|
GI-200
|
200
|
275
|
250
|
208
|
8-φ12
|
8
|
4.5
|
80.5
|
80.5
|
20
|
40
|
232
|
295
|
10.85
|
|
GI-250
|
250
|
330
|
300
|
258
|
8-φ12
|
8
|
4.5
|
103
|
103
|
22.5
|
45
|
269
|
292
|
16.1
|
|
GI-300
|
300
|
380
|
350
|
308
|
8-φ14
|
8
|
4.5
|
123
|
123
|
27.5
|
55
|
358
|
368
|
23.7
|
声明
用户有特殊要求时应在定货时声明，我厂可按用户的要求重新进行设计、生产。
|
