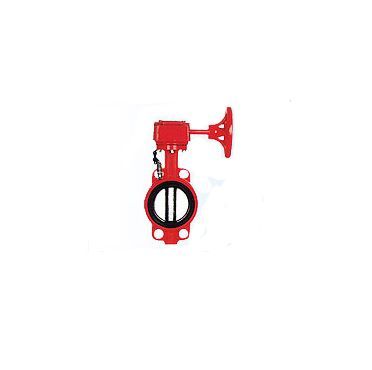

XD371X信号蝶阀

XD371X信号蝶阀

产品概述

XD371X信号蝶阀引进国外先进技术而自行开发的中线型蝶阀,当阀门被误关闭25%(全开度的1/4)时,电信号装置便输出被误关闭的信号到消防控制中心。XD371X信号蝶阀是消防自动喷水灭火系统的最佳配套产品。XD371X信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部,并与阀杆直联传动,在精密全封闭的机电装置内,没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。是消防工程中ZS系列自动喷水来灭火系统的控制阀,是一种蜗轮传动对夹带有启闭信号装置的蝶阀,具有显示灭水装置水源启闭功能,该阀具有密封性能好、开闭灵活、启闭显示位置准确、可靠、防潮等特点。

用途及特点

XD371X信号蝶阀广泛地应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。

1、小型轻便,容易拆装及维修,并可以任意位置安装。
2、结构简单、紧凑、90°旋转启闭迅速。
3、操作扭矩小,省力轻巧。
4、达到完全密封,气体试验泄漏为零。
5、选择不同零部件材质,可适用多种介质。
6、流量特性趋于直线,
调节性能好。
7、启闭试验次数多达万次,使用寿命长。

主要技术参数

公称通径

DN(mm)

50~200

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力
Ps(MPa)

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

适用介质

水、海水、油品

适用温度

≤80℃

主要零部件材料

零件名称

材料

阀体

铸铁、铸钢

蝶板

铸钢(表面处理)、铸铁(表面处理)

密封圈

丁晴橡胶、氟橡胶

阀杆

2Cr13

填料

氟塑料、柔性石墨

XD371X信号蝶阀详情图

主要外形及连接尺寸

公称通径

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量
(kg)

1.6MPa

毫米

英寸

L

H

H0

A

B

D0

D

D1

n-d

50

2

43

102

362

200

200

160

165

125

4-18

15

65

2 1/2

46

112

382

200

200

160

185

145

4-18

17

80

3

49

120

400

200

200

160

200

160

8-18

19.5

100

4

56

137

434

200

200

160

220

180

8-18

23

125

5

64

162

480

200

200

160

250

210

8-18

28

150

6

70

174

550

280

280

240

285

240

8-22

48

200

8

71

207

615

280

280

240

340

295

12-22

53

250

10

76

242

694

280

280

240

405

355

12-26

94

300

12

83

284

829

420

520

350

460

410

12-26

124

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
