日标蝶阀

日标蝶阀

产品概述

日标蝶阀采用三维偏心斜锥形阀座密封,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭时具有越关越紧功能,这样密封性可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点,且在高曙下能正常使用,克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。

用途及特点

日标蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

1、采用的是三偏心结构,密闭性能可靠。

2、确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命。

3、确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

主要技术参数


公称通径

DNmm

2″~48″

2″~48″

公称压力

PNMPa

10K

20K

试验压力 PsMPa

强度试验

1.5

3.0

密封试验

1.1

2.2

适用介质

水、蒸汽、油品、海水等

适用温度

-29~550℃


主要零部件材料


零件名称

材料

阀体

WCB、304、316、316SS、CF8M

阀板

WCB、304、316、316SS、CF8M

阀杆

304、316、2Crl3、1Crl8Ni9Ti

密封圈

304、316、氟塑料

填料

柔性石墨、氟塑料

传动方式

手柄、蜗轮、气动、电动等

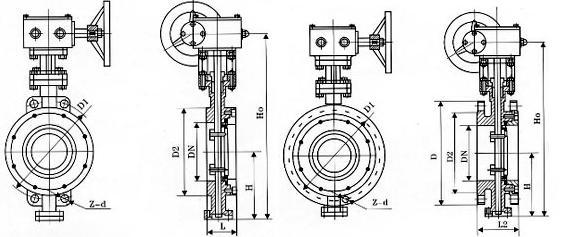

主要外形及连接尺寸


公称通径

结构长度
标准值

外形尺寸参考值

连接尺寸标准值

H

D373H

D673H

D973H

10K

20K

mm

inch

L

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-d

D1

Z-d

50

2

43

112

350

180

200

625

245

72

530

250

255

120

4-19

120

8-19

65

21/2

46

115

370

180

200

625

245

72

530

250

255

140

4-19

140

8-19

80

3

49

120

380

180

200

645

245

72

565

250

255

150

8-19

160

8-23

100

4

56

138

420

180

200

675

355

92

600

250

255

175

8-19

185

8-23

125

5

64

164

460

180

200

715

355

92

640

250

255

210

8-23

225

8-25

150

6

70

175

555

270

280

800

355

92

705

300

315

240

8-23

260

12-25

200

8

71

208

605

270

280

850

250

170

775

300

315

290

12-23

305

12-25

250

10

76

243

680

270

280

925

250

170

945

300

315

355

12-25

380

12-27

300

12

83

283

800

380

420

1035

450

220

1070

300

315

400

16-25

430

16-27

350

14

92

310

835

380

420

1070

450

220

1140

300

315

445

16-25

480

16-33

400

16

102

340

915

450

470

1190

450

220

1210

300

315

510

16-27

540

16-33

450

18

114

380

960

480

490

1250

650

280

1335

575

714

565

20-27

605

20-33

500

20

127

410

1020

480

490

1290

650

280

1415

575

714

620

20-27

660

20-33

600

24

154

470

1225

480

490

1455

850

380

1605

656

810

730

24-33

770

24-39

700

28

165

550

1355

640

660

1585

850

380

1844

656

810

840

24-33

900

24-48

800

32

190

640

1470

640

660

1700

1250

380

2040

656

810

950

28-33

1030

24-56

900

36

203

710

1545

750

860

1965

1250

380

2255

785

863

1050

28-33

1140

28-56

1000

40

216

770

1 795

850

900

2015

1250

380

2380

785

863

1160

28-39





1200

48

254

890

1965

850

900

2250

1250

380

2640

785

863

1380

32-39









公称通径

结构长度
标准值

外形尺寸参考值

连接尺寸标准值

L2

H

D343H

D643H

D943H

10K

20K

mm

inch

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

605

245

72

530

250

255

155

120

4-19

155

120

8-19

65

21/2

112

170

115

370

180

200

625

245

72

530

250

255

175

140

4-19

175

140

8-19

80

3

114

180

120

380

180

200

645

245

72

565

250

255

185

150

8-19

200

160

8-23

100

4

127

190

138

420

180

200

675

355

92

600

250

255

210

175

8-19

225

185

8-23

125

5

140

200

164

460

180

200

715

355

92

640

250

255

250

210

8-23

270

225

8-25

150

6

140

210

175

555

270

280

800

355

92

705

300

315

280

240

8-23

305

260

12-25

200

8

152

230

208

605

270

280

850

250

170

775

300

315

330

290

12-23

350

305

12-25

250

10

165

250

243

680

270

280

925

250

170

945

300

315

400

355

12-25

430

380

12-27

300

12

178

270

283

800

380

420

1035

450

220

1070

300

315

445

400

16-25

480

430

16-27

350

14

190

290

310

835

380

420

1070

450

220

1140

300

315

490

445

16-25

540

480

16-33

400

16

216

310

340

915

450

470

1190

450

220

1210

300

315

560

510

16-27

605

540

16-33

450

18

222

330

380

960

480

490

1250

650

280

1335

575

714

620

565

20-27

675

605

20-33

500

20

229

350

410

1020

480

490

1290

650

280

1415

575

714

675

620

20-27

730

660

20-33

600

24

267

390

470

1225

480

490

1455

850

380

1605

656

810

795

730

24-33

845

770

24-39

700

28

292

430

550

1355

640

660

1585

850

380

1844

656

810

905

840

24-33

995

900

24-48

800

32

318

470

640

1470

640

660

1700

1250

380

2040

656

810

1020

950

28-33

1140

1030

24-56

900

36

330

510

710

1545

850

900

1865

1250

380

2255

785

863

1120

1050

28-33

1250

1140

28-56

1000

40

410

550

770

1795

850

900

2015

1500

580

2380

785

863

1235

1160

28-39







1200

48

470

630

890

1965

850

900

2226

1500

580

2640

785

863

1465

1380

32-39








注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
