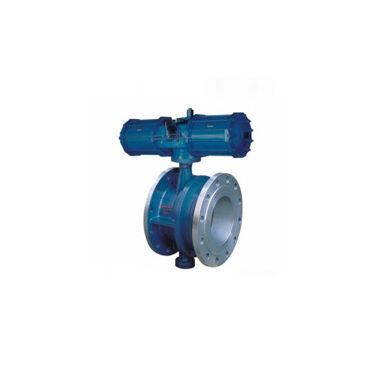

SD643H气动伸缩蝶阀

SD643H气动伸缩蝶阀

产品概述

SD643H气动伸缩蝶阀是一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则全开状态,此阀一般水平安装。

用途及特点

SD643H气动伸缩蝶阀公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便
3、密封部位可调节更换、密封性能可靠等特点

气动执行器主要参数

1、主要功能:调节型、切断型
2、规格结构:双作用式、单作用式
3、工作使用气源压力:双作用式(2-8bar)、单作用式(2-8bar)
4、环境温度:-20℃~+80℃(高温可定作)
5、气动机构行程:角行程(90°~180°)
6、回转角度:标准型:90° ±5°、非标型:0°~180°.
7、输出扭矩:双作用(4~10560N.m)等、单作用(6.9~2668N.m)等
8、可配用附件:气源处理三联件、电磁换向阀(防爆型或普通型)、定位器、限位开关(防爆型或普通型)、手动操作

主要技术参数

公称通经DN(mm)

50~1000

50~1000

  公称压力PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

      适用温度

软密封

X:-40℃~90℃;XF:-20℃~200℃

硬密封

碳钢:-29℃~425℃ 不锈钢-40℃~650℃

 适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零部件材料

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

橡胶、聚四氟、聚内脂、不锈钢

阀杆

2Cr13、不锈钢、铬钼钢

伸缩管

铸铁、铸钢、不锈钢、铬钼钢

填料

柔性石墨

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
