D341X蜗轮法兰蝶阀

D341X蜗轮法兰蝶阀

产品概述

D341X蜗轮法兰蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。蝶板采用框架结构,强度高,过流面积大,流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。本阀结构独特,操作灵活,省力,方便。

结构特点

D341X蜗轮法兰蝶阀主要由阀体,阀板,阀轴,阀座及传动装置组成,结构简单紧凑,小巧轻便,运输,安装,拆卸方便;90°的启闭,开关迅速,操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄露;其流量特性近似于直线,调节性能好。阀门为橡胶密封,关闭时蝶板和阀座密封性能良好,双向密封性能优良,扭矩值小,阀门在工作压力下保持100%零泄漏,且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板,阀板做90°转动。蝶板启闭灵活,无卡涩、跳动现象,扭矩小。

用途

D341X蜗轮法兰蝶阀软密封中线法兰蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

主要技术参数

公称通经DN(mm)

50~2000

50~2000

公称压力PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、手动、电动、气动、液动

主要零部件材料

零件名称

材料

阀体

灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料

蝶板

球墨铸铁、铸钢、不锈钢及合金钢

阀轴

2Cr13、不锈钢

密封圈

丁腈耐油橡胶、聚四氟乙烯

填料

O型圈、柔性石墨

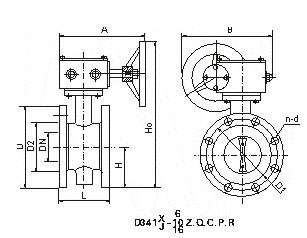

D341X蜗轮法兰蝶阀详情图

主要外形及连接尺寸

公称
通径

mm

长度

外形尺寸
(参考值)

连接尺寸 (标准值)

重量
kg

0.6MPa

1.0MPa

1.6MPa

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

63

306

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

13

65

112

70

321

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

14

80

114

83

346

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

15.5

100

127

105

387

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

19.5

125

140

115

411

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

25.5

150

140

137

447

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

28.5

200

152

164

572

270

280

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

48

250

250

206

646

270

280

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

69

300

270

230

738

380

420

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

91

350

290

248

761

380

420

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

110

400

310

289

877

450

470

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

140

450

330

320

938

480

490

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

180

500

350

343

993

480

490

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

215

600

390

413

1131

480

490

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

290

700

430

478

1476

640

660

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

560

800

470

525

1533

640

660

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

910

900

510

585

1655

750

860

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1500

1000

550

640

1765

850

900

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1750

1200

630

755

1995

850

900

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

2180

1400

710

910

2310

1000

925

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

2400

1600

790

1030

2595

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

2870

1800

870

1140

2810

1100

980

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

3380

2000

950

1250

3100

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

4010

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
