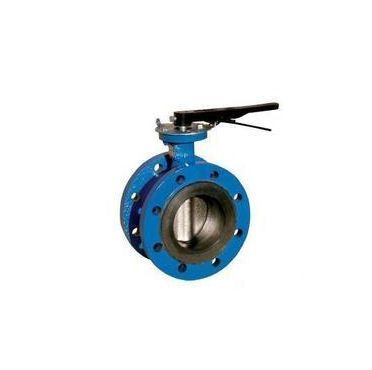

D41X手动法兰式软密封蝶阀

D41X手动法兰式软密封蝶阀

产品概述

D41X手动法兰式软密封蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。蝶板采用框架结构,强度高,过流面积大,流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。D41X手动法兰式软密封蝶阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。本阀结构独特、操作灵活、省力、方便。

结构特点

D41X手动法兰式软密封蝶阀主要由阀体,阀板,阀轴,阀座及传动装置组成,结构简单紧凑,小巧轻便,运输,安装,拆卸方便;90°的启闭,开关迅速,操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄露;其流量特性近似于直线,调节性能好。阀门为橡胶密封,关闭时蝶板和阀座密封性能良好,双向密封性能优良,扭矩值小,阀门在工作压力下保持100%零泄漏,且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板,阀板做90°转动。蝶板启闭灵活,无卡涩、跳动现象,扭矩小。

用途

D41X手动法兰式软密封蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

主要技术参数

公称通经DN(mm)

50~2000

50~2000

公称压力PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、手动、电动、气动、液动

主要零部件材料

零件名称

材料

阀体

灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料

蝶板

球墨铸铁、铸钢、不锈钢及合金钢

阀轴

2Cr13、不锈钢

密封圈

丁腈耐油橡胶、聚四氟乙烯

填料

O型圈、柔性石墨

D41X手动法兰式软密封蝶阀详情图

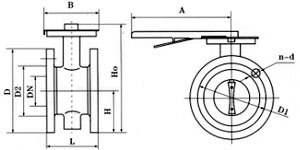

主要外形及连接尺寸

公称通径

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量
(kg)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

82.5

238

270

65

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

-

65

2 1/2

112

92.5

258

270

65

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

-

80

3

114

100

278

270

65

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

-

100

4

127

110

293

270

65

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

-

125

5

140

125

309

310

65

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

-

150

6

140

142.5

336

310

65

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

-

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
